Krycí měchy

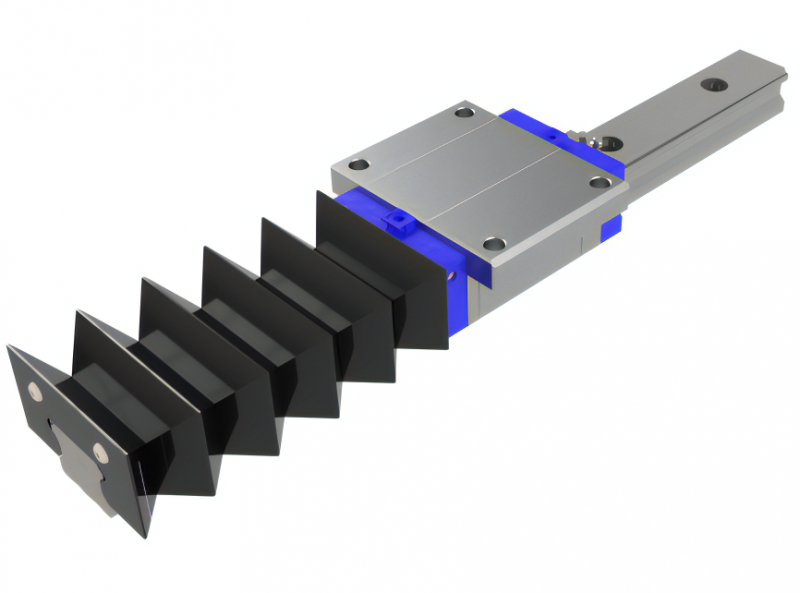

Pokud jsou lineární vedení vystaveny silnému znečištění, kde přídavné těsnění vozíku nemusí stačit, doporučuje se ochránit lineární vedení harmonikovým krytem. Pro lineární vedení NTN-SNR jsou k dispozici odpovídající krycí měchy dle níže uvedené tabulky. Pro snadnou montáž harmonikového krytu lze použít odpovídající montážní sady. Tyto sady se skládají ze všech potřebných montážních šroubů, distančního prvku a upínacího prvku. S upínacími prvky jsou vlnovce umístěny a upevněny na kolejnici. Zvláštní úprava kolejnice není nutná.

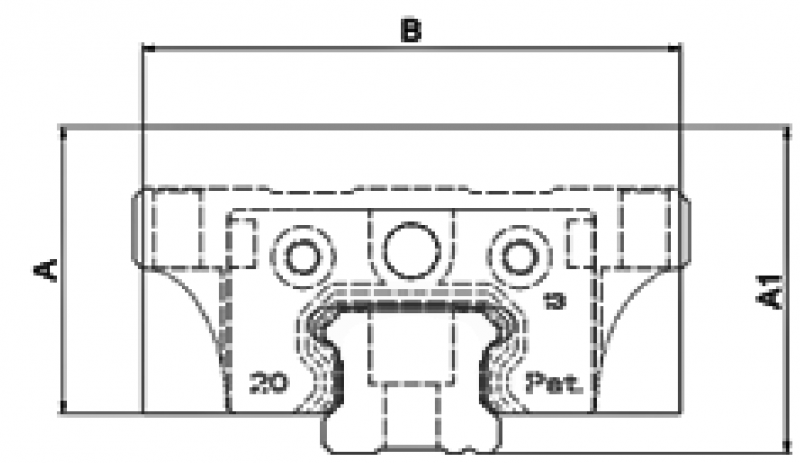

Rozměry:
| Velikost | Rozměry [mm] |
Doporučený tvar vozíku | Označení krycího měchu | Označení montážního setu | ||
|---|---|---|---|---|---|---|
| A | A1 | B | ||||
| 15 | 26 | 29 | 46 | LGB_H15F | LGB15-BEL-H ... | LGB15-BEL-MS |
| 20 | 32,5 | 37 | 61 | LGB_H20F | LGB20-BEL-H ... | LGB20-BEL-MS |
| 25 | 33,5 | 39,5 | 66 | LGB_H25F | LGB25-BEL-H ... | LGB25-BEL-MS |
| 30 | 37 | 44 | 70 | LGB_H30F | LGB30-BEL-H ... | LGB30-BEL-MS |
| 35 | 39,5 | 47 | 78 | LGB_H35F | LGB35-BEL-H ... | LGB35-BEL-MS |
| 45 | 44 | 53 | 85 | všechny typy | LGB45-BEL-H ... | LGB45-BEL-MS |
| 55 | 50 | 62,5 | 97 | všechny typy | LGB55-BEL-H ... | LGB55-BEL-MS |
