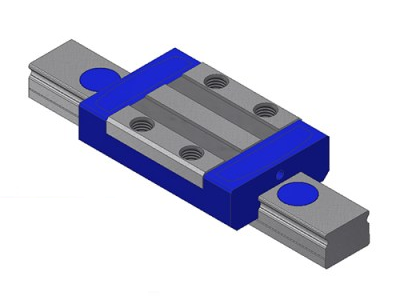

Miniaturní vozík lineárního vedení LGMX…B SNR
- konvenční typ bez plastového řetězu (X - verze)
- velikosti 7 / 9 / 12 / 15
- úzký vozík (montáž šroubů shora)
- standardní délka (BN) / prodloužená verze (BL)
- dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy
- kolejnice, tělo vozíku a valivé elementy z nerezové oceli
Rozměry:
| Typ |
Rozměry (mm) | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Systém |
Vozík | Kolejnice | ||||||||||||||||||
| H |
W | W2 | E | L | B | J | MQ | I | L1 |
H2 |
T1 | N | W1 | H1 | F | d | D | h | ||
| LGMX 07 |
BN | 8 | 17 | 5,0 | 1,5 | 24,0 | 12 | 8 | M2 | 2,0 | 13,0 | Ø1,1 | 1,7 | - | 7 | 4,70 | 15 | 2,4 | 4,4 | 2,40 |
| LGMX 09 |
BN | 10 | 20 | 5,5 | 2,2 | 30,8 | 15 | 10 | M3 | 2,8 | 19,5 | Ø1,5 | 2,4 | - | 9 | 6,05 | 20 | 3,5 | 6,0 | 3,30 |
| LGMX 09 | BL | 10 | 20 | 5,5 | 2,2 | 40,5 | 15 | 16 | M3 | 2,8 | 29,2 | Ø1,5 | 2,4 | - | 9 | 6,05 | 20 | 3,5 | 6,0 | 3,30 |
| LGMX 12 |
BN | 13 | 27 | 7,5 | 2,0 | 34,0 | 20 | 15 | M3 | 3,2 | 20,3 | Ø2,0 | 3,0 | - | 12 | 7,25 | 25 | 3,5 | 6,0 | 4,30 |
| LGMX 12 |
BL | 13 | 27 | 7,5 | 2,0 | 47,0 | 20 | 20 | M3 | 3,2 | 33,3 | Ø2,0 | 3,0 | - | 12 | 7,25 | 25 | 3,5 | 6,0 | 4,30 |
| LGMX 15 |
BN | 16 | 32 | 8,5 | 4,0 | 42,0 | 25 | 20 | M3 | 3,5 | 25,3 | M3x0,5 | 3,5 | 5 | 15 | 9,50 | 40 | 3,5 | 6,0 | 4,50 |
| LGMX 15 |
BL | 16 | 32 | 8,5 | 4,0 | 59,8 | 25 | 25 | M3 | 3,5 | 43,1 | M3x0,5 | 3,5 | 5 | 15 | 9,50 | 40 | 3,5 | 6,0 | 4,50 |
Únosnosti:
| Typ | Silové zatížení (kN) | Momentové zatížení (kNm) | ||||
|---|---|---|---|---|---|---|
| C |
C0 | MX | MY | MZ | ||
| LGMX 07 |
BN | 1,30 | 1,52 | 0,0050 | 0,0031 | 0,0031 |
| LGMX 09 |
BN | 2,03 | 2,28 | 0,0105 | 0,0084 | 0,0084 |
| LGMX 09 | BL | 2,78 | 3,28 | 0,0149 | 0,0169 | 0,0169 |
| LGMX 12 |
BN | 3,32 | 3,46 | 0,0228 | 0,0118 | 0,0118 |
| LGMX 12 |
BL | 4,46 | 5,21 | 0,0337 | 0,0278 | 0,0278 |
| LGMX 15 |
BN | 5,51 | 5,66 | 0,0397 | 0,0258 | 0,0258 |
| LGMX 15 |
BL | 7,25 | 7,94 | 0,0556 | 0,0546 | 0,0546 |
Nomenklatura značení: LGMX12BNBBNZ1-N
| LGM |
X | 12 | B | N | BB | N | Z1 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. |
| Lineární vedení | Bez plastového řetězu | Velikost | Typ vozíku | Délka vozíku | Těsnění | Přesnost | Předpětí | Speciální úprava |
1 - LGM ... miniaturní lineární kuličkové vedení
2 - X ... konvenční typ bez plastového řetězu
3 - Velikost (šířka kolejnice)
- 7 / 9 / 12 / 15
4 - Typ vozíku
- B ... úzký
5 - Délka vozíku
- N ... standardní
- L ... dlouhý
6 - Konfigurace těsnění
- BB ... standard
- AA ... bez těsnění
7 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
8 - Předpětí
- Z0 ... bez předpětí
- Z1 ... lehké předpětí
9 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
Kolejnice LGMR..L
Rozměry:
| Typ | Rozměry (mm) | |||||||
|---|---|---|---|---|---|---|---|---|
| W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | |
| LGMR09L | 9 | 6,05 | 20 | 3,5 | 6,0 | 3,3 | 5,0 | 15,0 |
| LGMR12L | 12 | 7,25 | 25 | 3,5 | 6,0 | 4,3 | 5,0 | 20,0 |
| LGMR15L | 15 | 9,50 | 40 | 3,5 | 6,0 | 4,5 | 5,0 | 34,0 |
